شیربرقی گیربکس AT-AL4 / DP0 درجه china-generic برای پژو ۲۰۶، ۲۰۷ قدیم، رنو مگان، ال ۹۰ و ساندرو استپوی اتومات. تست PWM قبل از ارسال، مشاوره فنی پیش از خرید.
قیمت لحظهای — استعلام پیش از خرید
شمارهتان را بگذارید، کارشناس فروش تماس میگیرد.
کد داخلی GM-00012، درجه china-generic، تست PWM قبل از ارسال

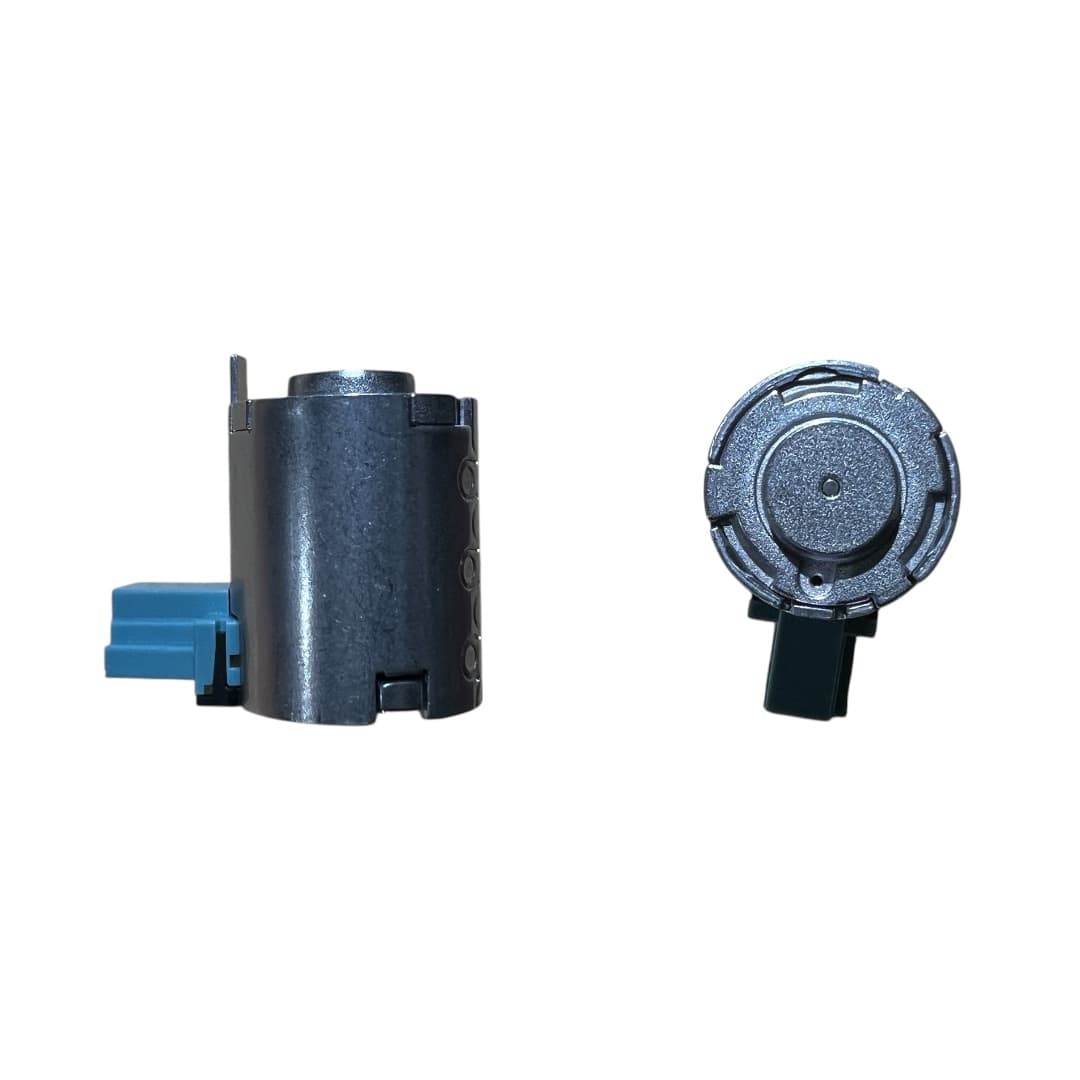

شیربرقی گیربکس AL4 یک سولنوئید الکترومکانیکی است که فشار خط روغن گیربکس اتوماتیک ۴ سرعته AL4 (DP0) را با پالس PWM از TCM کنترل میکند. خرابی این قطعه باعث تقه شدید در تعویض دنده، چشمکزدن چراغ Sport و Snow و قفل خودرو در دنده ۳ (Limp-home) میشود. نسخه china-generic ارائهشده با شیربرقی اصل سازگار است.
گیربکس AL4 (با نام رنویی DP0) یک گیربکس اتوماتیک ۴ سرعته است که از سال ۱۹۹۹ توسط همکاری PSA و Renault تولید شد و روی پژو ۲۰۶، پژو ۲۰۷ قدیم اتومات، رنو مگان اتومات، رنو ال ۹۰ (لوگان) و ساندرو استپوی اتومات نصب میشود. این گیربکس از سه نوع شیربرقی استفاده میکند: EPC (Electronic Pressure Control) برای کنترل فشار خط، TCC (Torque Converter Clutch) برای قفل تورک کانورتر و دو Shift solenoid برای تعویض دنده.
از نظر فنی، شیربرقی AL4 یک بوبین الکترومگنتیک با هسته فلزی متحرک است. TCM با ارسال پالس PWM با duty cycle متغیر، جریان عبوری از بوبین را تغییر میدهد و موقعیت هسته را در داخل سیلندر کنترل میکند. این موقعیت، فشار روغن خروجی به شیربرقی را تنظیم میکند. در ساعت گیربکس AL4 (والوبادی)، چهار شیربرقی روی صفحه آلومینیومی نصب میشوند و کانکتور ۸ پین این مجموعه به TCM وصل میشود.
بر اساس مرجع Sonnax، شماره فنی کیت اصلاحی Pressure Regulator Valve برای AL4 / DP0 برابر با ۱۲۰۹۴۰-۰۱K است. این کیت برای رفع plunger valve and bore wear طراحی شده که علت اصلی high line pressure faults است. نسخه china-generic ارائهشده در این صفحه، با شکل بوبین، رزوه نشست، طول پلونجر و کانکتور ۲ پین شیربرقی اصل منطبق است. در دسته شیربرقی فروشگاه، ردههای مختلف کیفی این قطعه با اطلاعات صریح برچسبگذاری شدهاند.
این قطعه، یک شیربرقی تک عرضه میشود. اگر کل ساعت گیربکس آسیب دیده، ساعت کامل AL4 را بررسی کنید که شامل هر چهار شیربرقی به همراه صفحه والوبادی است.
شیربرقی گیربکس AL4 با تبدیل سیگنال PWM از TCM به موقعیت مکانیکی هسته فلزی، فشار روغن خروجی را تنظیم میکند. سه نوع شیربرقی در AL4 وجود دارد: EPC برای تنظیم فشار خط، TCC برای قفل کلاچ تورک کانورتر، و دو Shift solenoid (S1 و S2) برای فعالسازی پکهای کلاچ هنگام تعویض دنده.
شیربرقی EPC (Electronic Pressure Control)، که در گیربکسهای PSA با نام PCS (Pressure Control Solenoid) هم شناخته میشود، قلب کنترل فشار خط است. TCM بر اساس دادههای throttle position، speed و دنده فعلی، فرکانس PWM شیربرقی را تنظیم میکند. هسته فلزی شیربرقی با نسبت duty cycle، مسیر روغن را باز یا بسته میکند و فشار خروجی بین ۴ تا ۱۵ bar تنظیم میشود. بر اساس مرجع Sonnax، در گیربکسهای AL4 با کارکرد بالا، plunger valve و bore سایش میگیرند که این باعث high line pressure و بدنه ولوبادی فرسوده میشود.
شیربرقی TCC وظیفه قفل کلاچ تورک کانورتر در دندههای ۳ و ۴ را دارد. این قفل، اتلاف هیدرولیکی را کاهش میدهد و مصرف سوخت در سرعت ثابت بهتر میشود. وقتی TCC خراب شود، خودرو در سرعت ۸۰ کیلومتر بر ساعت لرزش محسوس میگیرد یا توربین گیربکس AL4 صدا میدهد. شیربرقیهای Shift S1 و S2 با ترکیب logical state (روشن یا خاموش)، الگوی فشار به پکهای کلاچ را تعیین میکنند. این منطق binary برای چهار حالت دنده تعریف شده است.
در گیربکس AL4 بر خلاف گیربکسهای مدرن، هیچ سنسور فشار خط مستقیمی وجود ندارد. TCM تنها از سنسور سرعت ورودی و خروجی، position دنده و throttle position برای محاسبه فشار desired استفاده میکند. این طراحی، حساسیت به سلامت شیربرقی EPC را بسیار بالا میبرد، چون هیچ feedback مستقیمی برای تشخیص خرابی وجود ندارد و TCM فقط با علائم secondary (تاخیر دنده، slip) میتواند خطا را تشخیص دهد.
شیربرقی AL4 یک بوبین الکترومگنتیک با مقاومت بوبین ۵ تا ۱۲ اهم (بسته به نوع EPC, TCC یا Shift) است. ولتاژ کاری ۱۲ ولت DC، فرکانس PWM کنترلی ۳۲ هرتز و جریان maximum حدود ۱.۵ آمپر است. وزن قطعه ۱۰۰ گرم و کانکتور آن ۲ پین استاندارد گیربکس PSA است.
| پارامتر | مقدار | توضیح |
|---|---|---|
| نوع | بوبین الکترومگنتیک PWM | هسته فلزی متحرک با فنر بازگشت |
| ولتاژ کاری | 12 V DC | از کانکتور TCM |
| فرکانس PWM | 32 Hz | duty cycle متغیر برای کنترل فشار |
| مقاومت بوبین EPC | 5-7 Ω | قابل اندازهگیری با مولتیمتر |
| مقاومت بوبین TCC | 10-12 Ω | تفاوت کلیدی با EPC |
| جریان maximum | ~1.5 A | در duty cycle 100% |
| نوع کانکتور | 2 پین استاندارد PSA | مشابه برای همه شیربرقیها |
| مرجع OEM Sonnax | 120940-01K | kit اصلاحی Pressure Regulator Valve |
| گیربکس سازگار | AL4 / DP0 | خانواده PSA-Renault |
علائم خرابی شیربرقی AL4 شامل چشمکزدن چراغ Sport و Snow روی داشبورد، تقه شدید در تعویض دنده، تاخیر یا flare در تعویض ۱ به ۲ یا ۲ به ۳، قفل خودرو در دنده ۳ (Limp-home mode) و کدهای DTC P0743، P0746 یا P0750 روی اسکنر است. این علائم معمولاً پس از ۴۰ تا ۵۰ هزار کیلومتر یا زودتر در صورت آلودگی روغن آغاز میشوند.
چشمکزدن چراغ Sport و Snow علامت قطعی فعال شدن limp-home mode است. در این حالت، TCM همه شیربرقیها را قطع میکند و گیربکس بهصورت مکانیکی تنها در دنده ۳ کار میکند. هدف از این مکانیزم، حفاظت گیربکس از آسیب بیشتر است تا راننده بتواند تا تعمیرگاه برسد. سرعت در این حالت به حدود ۸۰ کیلومتر بر ساعت محدود میشود. بر اساس مرجع go4trans، EPC و TCC solenoid پرتعویضترین قطعات گیربکس DP0 هستند.
دومین علامت، تاخیر یا flare در تعویض دنده ۱ به ۲ یا ۲ به ۳ است. flare یعنی هنگام تعویض دنده، RPM موتور بهصورت ناگهانی بالا میرود قبل از اینکه دنده بعدی درگیر شود. این رفتار نشان میدهد فشار به پک کلاچ بعدی بهموقع نمیرسد، یا به دلیل ضعف Shift solenoid یا به دلیل افت کلی فشار خط از خرابی EPC. تفکیک قطعی نیاز به تست با Diagbox یا PP2000 و خواندن کدهای P0743 (TCC circuit) یا P0750 (Shift solenoid A) دارد.
سومین علامت، تقه شدید (Harsh Shift) در تعویض دنده است. وقتی EPC solenoid stuck شود یا duty cycle درست تنظیم نشود، فشار خط بسیار بالا میرود و پکهای کلاچ با شدت بیش از حد درگیر میشوند. نتیجه، ضربه فیزیکی هنگام تعویض دنده است. در این حالت، بوش گیربکس Sonnax 120002 هم آسیب میبیند چون لقی محور بدتر میشود. بر اساس مرجع gearboxoils.com، EPC و Lock-up solenoid بهصورت جفت ارائه میشوند چون خرابی یکی معمولاً دیگری را هم به ضعف میبرد.
علامت قطعی limp-home mode، خودرو در دنده ۳ قفل میشود.
ضربه فیزیکی محسوس هنگام تعویض ۱ به ۲ یا ۲ به ۳، نشانه EPC stuck.
P0743 برای TCC و P0750 برای Shift solenoid A، قابل خواندن با Diagbox.
RPM موتور قبل از درگیر شدن دنده بعدی بالا میرود.
نشانه خرابی شیربرقی TCC، کلاچ تورک کانورتر قفل نمیشود.
ذرات سایش از بوشها و باند، شیربرقی را آلوده میکنند.
هسته شیربرقی نمیتواند به موقعیت دستوری برسد و فشار نوسان میگیرد.
فشار بالا یا پایین، باند و فریکشن را در ۵ تا ۱۰ هزار کیلومتر تخریب میکند.
تعویض باند، فریکشن، بوش و ولوبادی، هزینه ۱۰ برابر شیربرقی.
تفاوت اصلی نسخه china-generic با شیربرقی AL4 اصل (مرجع Sonnax یا OEM Valeo) در یکنواختی duty cycle، دوام بوبین در دما بالا و دقت موقعیت هسته است. نسخه china-generic مقاومت بوبین ۵ تا ۷ اهم با تلرانس ±۱۵ درصد دارد، در حالی که نسخه اصل تلرانس ±۵ درصد را تضمین میکند. این تفاوت در عمر کاری و کیفیت تعویض دنده تأثیر مستقیم دارد.
از نظر هندسی و سازگاری نصب، هر سه رده (OEM Valeo، Sonnax 120940-01K aftermarket، و china-generic) با گیربکس AL4 منطبق هستند. تفاوت در سه نقطه است: کیفیت سیمپیچ بوبین (سیم مسی خالص در اصل، آلیاژ در china-generic)، فنر بازگشت هسته (فنر فولاد ضدزنگ در اصل، فنر فولاد معمولی در china-generic)، و دوام O-ring آببندی (سیلیکون FKM در اصل، NBR در china-generic). در دما بالای ۹۰ درجه که در ترافیک تابستان رایج است، تفاوت دوام بین این مواد محسوس میشود.
این تفاوت چه معنایی دارد؟ اگر خودرو شما تاکسی اینترنتی است و روزانه بیش از ۲۰۰ کیلومتر کار میکند، رده اصل یا Sonnax منطقیتر است. اگر خودرو شخصی است و کمتر از ۱۵ هزار کیلومتر در سال کار میکند، نسخه china-generic انتخاب اقتصادی است. بهویژه برای خودروهایی که ساعت گیربکس AL4 آنها سالم است و فقط یک شیربرقی نیاز به تعویض دارد. در دسته شیربرقی فروشگاه، هر سه رده با درجه کیفیت صریح برچسبگذاری شدهاند.
| معیار | china-generic این صفحه | Sonnax aftermarket | Valeo OEM اصل |
|---|---|---|---|
| تلرانس مقاومت بوبین | ±15% | ±5% | ±5% |
| جنس سیمپیچ | آلیاژ مس | مس خالص | مس خالص |
| نوع O-ring | NBR | FKM (Viton) | FKM (Viton) |
| تست duty cycle | نمونهای | تکبهتک، گزارش | تکبهتک، گزارش |
| عمر در شرایط نرمال | 20-40K km | 50-70K km | 60-80K km |
| گارانتی | ۳ ماه | ۱۲ ماه | ۲۴ ماه |
| مرجع کیت اصلاحی | ندارد | 120940-01K | ندارد |
| مناسب برای | خودرو شخصی، تعویض یکی از چهار | بازسازی کامل ولوبادی | تاکسی، استفاده حرفهای |
نصب شیربرقی AL4 به این ابزار نیاز دارد: بکس ۱۰ میلیمتری و آچار T30 Torx، گشتاورسنج تا ۱۰ Nm، گسکت کارتر نو، روغن ATF Esso LT 71141 یا Mobil ATF-LA (تأییدشده برای AL4)، مولتیمتر دیجیتال برای تست مقاومت و اسکنر Diagbox یا PP2000 برای ریست TCM. زمان تخمینی کار حدود ۹۰ دقیقه است.
نصب شیربرقی AL4 شامل دو فاز مکانیکی و الکترونیکی است. در فاز مکانیکی، باید کارتر روغن گیربکس باز شود تا ساعت گیربکس قابل دسترسی باشد. سپس شیربرقی معیوب با باز کردن دو پیچ T30 خارج و قطعه نو با گسکت تازه نصب میشود. گشتاور بستن پیچهای شیربرقی روی ولوبادی تنها ۸ تا ۱۰ Nm است، گشتاور بیشتر باعث ترک خوردن بدنه آلومینیومی والوبادی میشود. این یک خطای رایج است که در راهنمای عیبیابی شیربرقی AL4 بهتفصیل توضیح دادهایم.
در فاز الکترونیکی، پس از نصب باید با اسکنر Diagbox (پژو) یا PP2000 (پژو/سیتروئن) یا CLIP (رنو) به TCM وصل شد و adaptive learning values را پاک کرد. اگر این مرحله نادیده گرفته شود، TCM همان نقشه duty cycle قدیمی را روی شیربرقی نو اعمال میکند و رفتار گیربکس بهتر نمیشود. کد خطای ثبتشده باقی میماند. در صورتی که در شهر شما تعمیرگاه آشنا با AL4 موجود نیست، با ما تماس بگیرید تا تعمیرگاه همکار معرفی شود.
پلاگ کارتر را با بکس ۱۹ باز کنید و ۴ لیتر روغن گرم را در تشت ۵ لیتری تخلیه کنید.
۱۶ پیچ ۱۰ میلیمتری کارتر گیربکس را ضربدری شل کنید. ضربه به بدنه آلومینیومی ممنوع است.
دو پیچ T30 شیربرقی روی ولوبادی را با دقت باز کنید. کانکتور ۲ پین را با احتیاط آزاد کنید.
O-ring را روغنکاری کنید و پیچها را با گشتاور دقیق ۸-۱۰ Nm ضربدری ببندید.
کارتر را با گسکت نو و گشتاور ۸ Nm ببندید. ۴ لیتر روغن ATF AL4-تأییدشده پر کنید و adaptive values را با Diagbox ریست کنید.
