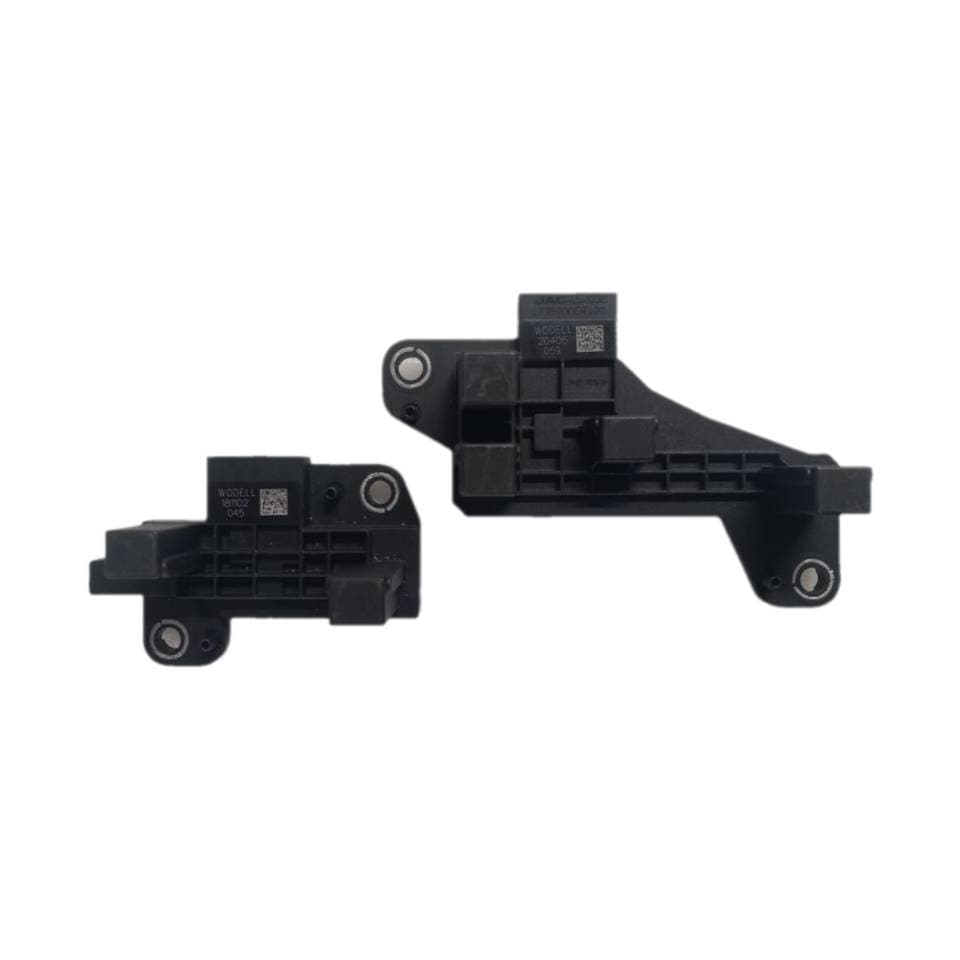

سنسور وضعیت گیربکس جک S5 DTF630
سنسور موقعیت ماهک (shift fork position sensor) گیربکس DCT-DTF630 جک S5. مرجع TCM برای کنترل دقیق درگیری دنده و رفع کدهای موقعیت چنگال و تأخیر شیفت دبل کلاچ.
درخواست استعلام
شماره‌تان را بگذارید، کارشناس فروش تماس می‌گیرد.
سنسور ماهک گیربکس DCT DTF630 جک S5 ← فیدبک موقعیت چنگال شیفت
سازگار با تمام نسخه‌های جک S5 با گیربکس DCT-DTF630
سنسور ماهک گیربکس DTF630 جک S5 یک سنسور Hall یا linear PLCD (Permanent magnet Linear Contactless Displacement) است که موقعیت خطی ماهک یا چنگال شیفت (shift fork) را به TCM گزارش می‌کند. در گیربکس DCT-DTF630 که روی جک S5 نصب می‌شود، چهار ماهک شیفت برای کنترل ۶ دنده جلو و یک دنده عقب وجود دارد و هر کدام نیاز به فیدبک موقعیت دقیق دارند. TCM با مقایسه موقعیت دستوری ماهک با موقعیت واقعی خوانده‌شده، duty cycle شیربرقی شیفت را تنظیم می‌کند تا چنگال در محل دقیق درگیری دنده قفل شود. خرابی سنسور ماهک باعث می‌شود TCM موقعیت چنگال را نداند که نتیجه آن تأخیر شدید شیفت، شیفت ناقص یا حتی double-engagement (درگیری همزمان دو دنده) است که برای دبل کلاچ فاجعه است.
سنسور ماهک DTF630 چه ساختاری دارد؟
سنسور ماهک DTF630 معمولاً از نوع Hall سه پین (تغذیه ۵ ولت، زمین و سیگنال آنالوگ) با محدوده اندازه‌گیری ±۱۵ میلی‌متر حرکت خطی است. در بعضی نسخه‌ها، سنسور ماهک به‌صورت یکپارچه با ساعت گیربکس مکاترونیک طراحی می‌شود و چهار سنسور همزمان موقعیت چهار ماهک را می‌خوانند. در بعضی نسخه‌ها سنسور به‌صورت مستقل با قطعه قابل تعویض جداگانه نصب می‌شود. بر اساس مرجع go4trans، خرابی سنسور ماهک معمولاً به دو علت رخ می‌دهد: یک، نشت روغن از O-ring سنسور و آلودگی برد الکترونیک داخلی؛ دو، فرسایش مغناطیس پایه روی شفت ماهک که با ۲/۴ selector fork پلاستیکی به‌خصوص شایع است. نسخه‌های جایگزین OEM JAC و معادل Cobra (ساخت چین) برای جک S5 در بازار موجودند.
علائم خرابی سنسور ماهک گیربکس DTF630 چیست؟
- ثبت کد خطای Shift Fork Position Sensor Circuit در دیاگ مخصوص JAC
- تأخیر طولانی در درگیری دنده ۲ یا ۴ به دلیل نوسان قرائت سنسور ماهک ۲/۴
- شیفت ناقص و RPM پرش (flare) هنگام تعویض دنده در شتاب‌گیری
- ورود گیربکس به Limp Home با هشدار «Transmission Fault» روی داشبورد
- صدای ضربه از داخل گیربکس به دلیل قفل شدن ناهماهنگ چنگال شیفت
- خاموش شدن خودرو هنگام درگیری دنده R به دلیل عدم تشخیص موقعیت ماهک Reverse
