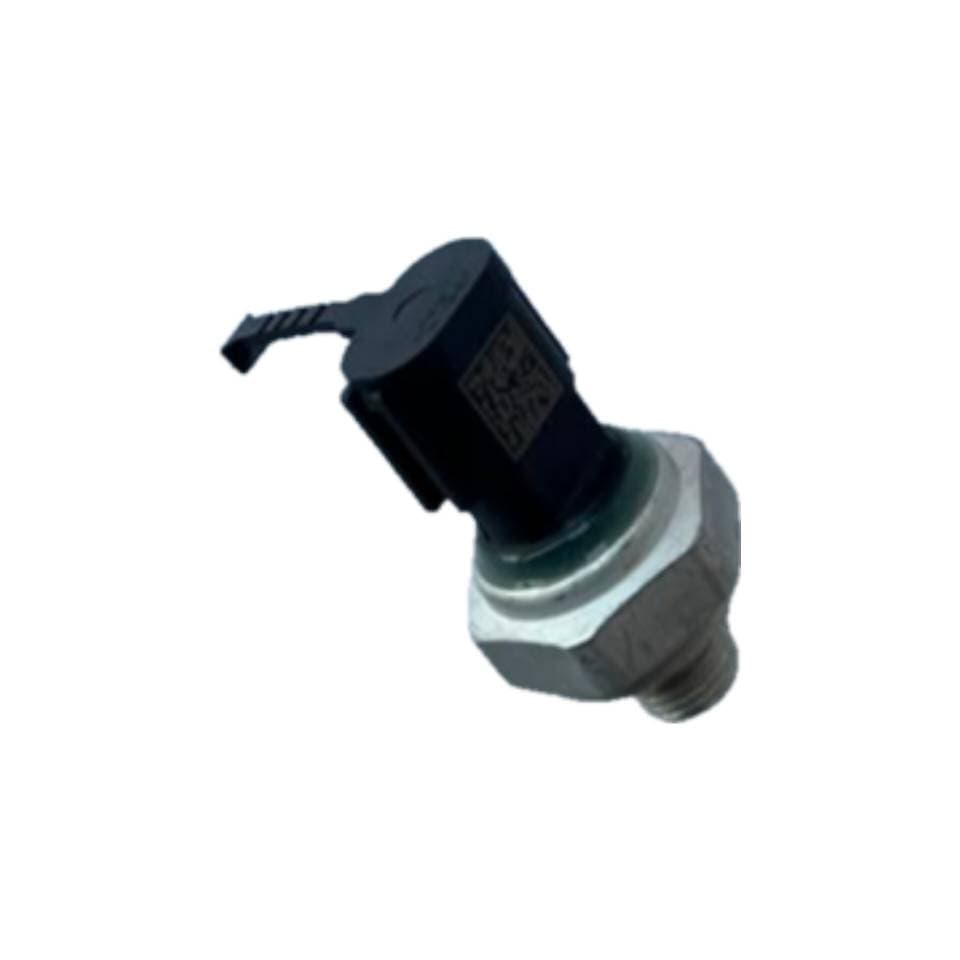

سنسور فشار گیربکس CVT-025 (X55 و خودروهای سازگار)

سنسور فشار گیربکس CVT-025 آریزو ۶ و X55

کنترل line pressure خانواده Aisin K115، رفع کد خطا P0840

سنسور فشار گیربکس CVT-025 آریزو ۶ یک ترانسدیوسر فشار هیدرولیک است که فشار خط روغن گیربکس متغیر پیوسته خانواده Aisin K115 را به سیگنال الکتریکی تبدیل می‌کند و به TCM می‌فرستد. این feedback به TCM اجازه می‌دهد فشار درخواست‌شده به solenoidها را با فشار واقعی مقایسه کند. سازگار با چری آریزو ۶، چری X55 و آریزو ۶ پرو با روغن مرجع ATF Aisin CVT Fluid TC.

سنسور فشار در گیربکس CVT-025 معمولاً روی valve body یا در مسیر فشار high قبل از پولی‌ها نصب می‌شود. ولتاژ کاری آن ۵ ولت رفرنس و خروجی آن یک سیگنال آنالوگ بین ۰.۵ تا ۴.۵ ولت است که متناسب با فشار خط بین ۰ تا ۱۸ بار تغییر می‌کند. TCM این سیگنال را در هر چرخه کنترل می‌خواند و اگر فشار واقعی با فشار دستوری اختلاف داشته باشد، duty cycle سولنوئید کنترل فشار را اصلاح می‌کند. این closed-loop control بر خلاف گیربکس‌های قدیمی AT (که فقط open-loop کار می‌کردند) دقت و پایداری بسیار بالاتری می‌دهد و در گیربکس‌های CVT مدرن مانند CVT-025 یک قطعه حیاتی است.

بر اساس مرجع obd-codes و carparts، کد خطای رایج این سنسور P0840 با عنوان Transmission Fluid Pressure Sensor/Switch A Circuit است که زمانی فعال می‌شود که سیگنال سنسور خارج از محدوده مورد انتظار باشد یا به تغییرات فشار درخواست‌شده پاسخ ندهد. علائم خرابی شامل تعویض دنده خشن (harsh shift)، لغزش گیربکس، عدم درگیر شدن لاک‌آپ تورک کانورتر و در موارد شدید قفل شدن در limp-home است. کدهای فرعی P0841 (range performance)، P0842 (low) و P0843 (high) هم در همان خانواده هستند. خرابی سنسور فشار CVT-025 معمولاً به دو دلیل رخ می‌دهد: یک، شکستن داخلی المان حساس به فشار به دلیل پیک‌های ناگهانی فشار در گیربکس فرسوده. دو، خوردگی یا ترک کانکتور الکتریکی به دلیل نشت روغن از اورینگ سنسور. در هر دو حالت، تعویض سنسور با قطعه نو راه‌حل قطعی است. تعویض جداگانه ممکن است اما باید کارتر گیربکس باز شود.
